5 | 6 | 8 | 10 | 12 |
|
16 | 18 | 20 | 24 | |||

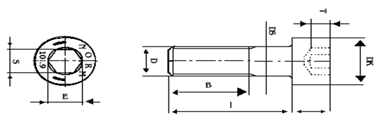

| DK | 7 | 8,5 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 | 36 | ||
| K | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 24 | ||
| S | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 14 | 17 | 19 | ||
| t min | 2 | 2,5 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | ||
| w min | 1,4 | 1,9 | 2,3 | 3 | 4 | 4,8 | 5,8 | 6,8 | 7,8 | 8,6 | 10,4 | ||
| B | 20 | 22 | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 60 |
Toutes les dimensions
| Norme | Classe | Revêtement | Dimensions | Boitage | Poids (100 p.) |
|---|---|---|---|---|---|
| DIN 912 | 10.9 | Zingue | M4 x 8 | 500 | 0,17 kg |
| DIN 912 | 10.9 | Zingue | M4 x 10 | 500 | 0,18 kg |
| DIN 912 | 10.9 | Zingue | M4 x 12 | 500 | 0,20 kg |
| DIN 912 | 10.9 | Zingue | M4 x 16 | 500 | 0,23 kg |
| DIN 912 | 10.9 | Zingue | M4 x 20 | 500 | 0,27 kg |
| DIN 912 | 10.9 | Zingue | M4 x 25 | 500 | 0,32 kg |
| DIN 912 | 10.9 | Zingue | M4 x 30 | 500 | 0,37 kg |
| DIN 912 | 10.9 | Zingue | M4 x 35 | 500 | 0,42 kg |
| DIN 912 | 10.9 | Zingue | M4 x 40 | 500 | 0,47 kg |
| DIN 912 | 10.9 | Zingue | M4 x 45 | 500 | 0,52 kg |
| DIN 912 | 10.9 | Zingue | M4 x 50 | 500 | 0,57 kg |
| DIN 912 | 10.9 | Zingue | M5 x 8 | 500 | 0,22 kg |
| DIN 912 | 10.9 | Zingue | M5 x 10 | 500 | 0,27 kg |
| DIN 912 | 10.9 | Zingue | M5 x 12 | 500 | 0,29 kg |
| DIN 912 | 10.9 | Zingue | M5 x 16 | 500 | 0,34 kg |
| DIN 912 | 10.9 | Zingue | M5 x 20 | 500 | 0,40 kg |
| DIN 912 | 10.9 | Zingue | M5 x 25 | 500 | 0,47 kg |
| DIN 912 | 10.9 | Zingue | M5 x 30 | 500 | 0,55 kg |
| DIN 912 | 10.9 | Zingue | M5 x 35 | 200 | 0,63 kg |
| DIN 912 | 10.9 | Zingue | M5 x 40 | 200 | 0,70 kg |
| DIN 912 | 10.9 | Zingue | M5 x 45 | 200 | 0,78 kg |
| DIN 912 | 10.9 | Zingue | M5 x 50 | 200 | 0,86 kg |
| DIN 912 | 10.9 | Zingue | M5 x 60 | 200 | 1,02 kg |
| DIN 912 | 10.9 | Zingue | M6 x 10 | 200 | 0,47 kg |
| DIN 912 | 10.9 | Zingue | M6 x 12 | 200 | 0,50 kg |
| DIN 912 | 10.9 | Zingue | M6 x 16 | 500 | 0,57 kg |
| DIN 912 | 10.9 | Zingue | M6 x 20 | 200 | 0,65 kg |
| DIN 912 | 10.9 | Zingue | M6 x 25 | 200 | 0,75 kg |
| DIN 912 | 10.9 | Zingue | M6 x 30 | 200 | 0,83 kg |
| DIN 912 | 10.9 | Zingue | M6 x 35 | 200 | 0,99 kg |
| DIN 912 | 10.9 | Zingue | M6 x 40 | 200 | 1,10 kg |
| DIN 912 | 10.9 | Zingue | M6 x 45 | 200 | 1,21 kg |
| DIN 912 | 10.9 | Zingue | M6 x 50 | 200 | 1,32 kg |
| DIN 912 | 10.9 | Zingue | M6 x 55 | 200 | 1,43 kg |
| DIN 912 | 10.9 | Zingue | M6 x 60 | 200 | 1,54 kg |
| DIN 912 | 10.9 | Zingue | M6 x 70 | 200 | 1,76 kg |
| DIN 912 | 10.9 | Zingue | M6 x 80 | 200 | 1,89 kg |
| DIN 912 | 10.9 | Zingue | M8 x 12 | 200 | 1,03 kg |
| DIN 912 | 10.9 | Zingue | M8 x 16 | 200 | 1,09 kg |
| DIN 912 | 10.9 | Zingue | M8 x 20 | 200 | 1,15 kg |
| DIN 912 | 10.9 | Zingue | M8 x 25 | 200 | 1,34 kg |
| DIN 912 | 10.9 | Zingue | M8 x 30 | 200 | 1,50 kg |
| DIN 912 | 10.9 | Zingue | M8 x 35 | 200 | 1,69 kg |
| DIN 912 | 10.9 | Zingue | M8 x 40 | 200 | 1,89 kg |
| DIN 912 | 10.9 | Zingue | M8 x 45 | 200 | 2,09 kg |
| DIN 912 | 10.9 | Zingue | M8 x 50 | 200 | 2,29 kg |
| DIN 912 | 10.9 | Zingue | M8 x 55 | 200 | 2,49 kg |
| DIN 912 | 10.9 | Zingue | M8 x 60 | 200 | 2,69 kg |
| DIN 912 | 10.9 | Zingue | M8 x 65 | 200 | 2,89 kg |
| DIN 912 | 10.9 | Zingue | M8 x 70 | 200 | 3,30 kg |
| DIN 912 | 10.9 | Zingue | M8 x 80 | 200 | 3,70 kg |
| DIN 912 | 10.9 | Zingue | M8 x 90 | 100 | 4,10 kg |
| DIN 912 | 10.9 | Zingue | M8 x 100 | 100 | 4,50 kg |
| DIN 912 | 10.9 | Zingue | M10 x 16 | 200 | 2,09 kg |
| DIN 912 | 10.9 | Zingue | M10 x 20 | 200 | 2,29 kg |
| DIN 912 | 10.9 | Zingue | M10 x 25 | 200 | 2,54 kg |
| DIN 912 | 10.9 | Zingue | M10 x 30 | 200 | 2,79 kg |
| DIN 912 | 10.9 | Zingue | M10 x 35 | 200 | 3,04 kg |
| DIN 912 | 10.9 | Zingue | M10 x 40 | 100 | 3,29 kg |
| DIN 912 | 10.9 | Zingue | M10 x 50 | 100 | 3,93 kg |
| DIN 912 | 10.9 | Zingue | M10 x 60 | 100 | 4,57 kg |
| DIN 912 | 10.9 | Zingue | M10 x 70 | 50 | 5,21 kg |
| DIN 912 | 10.9 | Zingue | M10 x 80 | 50 | 5,85 kg |
| DIN 912 | 10.9 | Zingue | M10 x 90 | 50 | 6,49 kg |
| DIN 912 | 10.9 | Zingue | M10 x 100 | 50 | 7,12 kg |
| DIN 912 | 10.9 | Zingue | M10 x 110 | 50 | 7,76 kg |
| DIN 912 | 10.9 | Zingue | M10 x 120 | 50 | 8,39 kg |
| DIN 912 | 10.9 | Zingue | M12 x 20 | 100 | 3,21 kg |
| DIN 912 | 10.9 | Zingue | M12 x 25 | 100 | 3,57 kg |
| DIN 912 | 10.9 | Zingue | M12 x 30 | 100 | 3,93 kg |
| DIN 912 | 10.9 | Zingue | M12 x 35 | 100 | 4,29 kg |
| DIN 912 | 10.9 | Zingue | M12 x 40 | 100 | 4,65 kg |
| DIN 912 | 10.9 | Zingue | M12 x 50 | 100 | 5,45 kg |
| DIN 912 | 10.9 | Zingue | M12 x 60 | 100 | 6,34 kg |
| DIN 912 | 10.9 | Zingue | M12 x 70 | 100 | 7,13 kg |
| DIN 912 | 10.9 | Zingue | M12 x 80 | 50 | 8,02 kg |
| DIN 912 | 10.9 | Zingue | M12 x 90 | 50 | 8,91 kg |
| DIN 912 | 10.9 | Zingue | M12 x 100 | 50 | 9,80 kg |
| DIN 912 | 10.9 | Zingue | M12 x 110 | 50 | 10,70 kg |
| DIN 912 | 10.9 | Zingue | M12 x 120 | 50 | 11,60 kg |
| DIN 912 | 10.9 | Zingue | M16 x 30 | 50 | 7,78 kg |
| DIN 912 | 10.9 | Zingue | M16 x 35 | 50 | 8,44 kg |
| DIN 912 | 10.9 | Zingue | M16 x 40 | 50 | 9,10 kg |
| DIN 912 | 10.9 | Zingue | M16 x 50 | 50 | 10,60 kg |
| DIN 912 | 10.9 | Zingue | M16 x 60 | 50 | 11,40 kg |
| DIN 912 | 10.9 | Zingue | M16 x 70 | 25 | 13,80 kg |
| DIN 912 | 10.9 | Zingue | M16 x 80 | 25 | 15,40 kg |
| DIN 912 | 10.9 | Zingue | M16 x 90 | 25 | 17,00 kg |
| DIN 912 | 10.9 | Zingue | M16 x 100 | 25 | 18,60 kg |
| DIN 912 | 10.9 | Zingue | M16 x 110 | 25 | 20,20 kg |
| DIN 912 | 10.9 | Zingue | M16 x 120 | 25 | 21,80 kg |
| DIN 912 | 10.9 | Zingue | M20 x 50 | 25 | 17,20 kg |
| DIN 912 | 10.9 | Zingue | M20 x 60 | 25 | 19,40 kg |
| DIN 912 | 10.9 | Zingue | M20 x 70 | 25 | 21,60 kg |
| DIN 912 | 10.9 | Zingue | M20 x 80 | 25 | 24,10 kg |
| DIN 912 | 10.9 | Zingue | M20 x 90 | 25 | 26,60 kg |
| DIN 912 | 10.9 | Zingue | M20 x 100 | 25 | 29,10 kg |
| DIN 912 | 10.9 | Zingue | M20 x 110 | 25 | 31,60 kg |
| DIN 912 | 10.9 | Zingue | M20 x 120 | 25 | 34,10 kg |
