Existe en classe 10 sur demande.

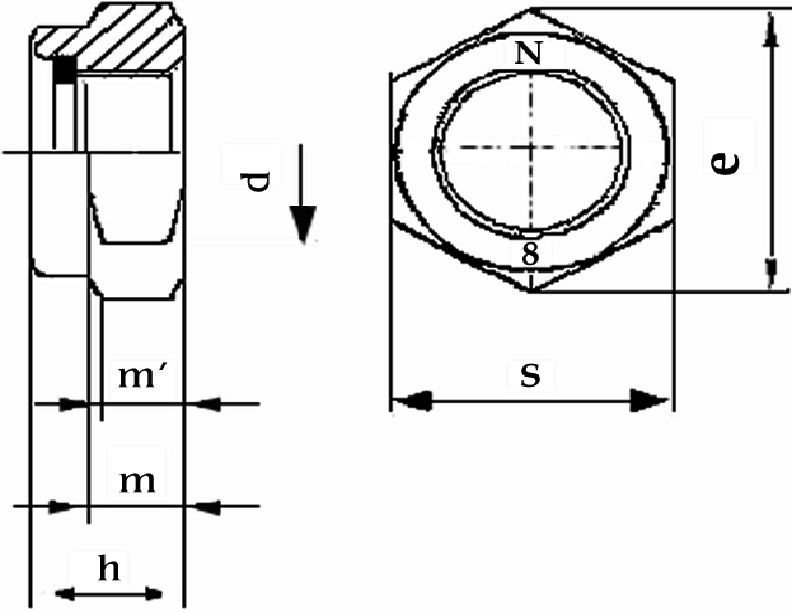

Diam M5 M6 M8 M10 M12 M14 M16 M18
0,8 1 1 1 1,5 1,5 1,5 2,5
pas – – 1,25 1,25 1,25 2 2 2
– – – 1,5 1,75 – – 1,5
s max 8 10 13 17 19 22 24 27
min 7,78 9,78 12,73 16,73 18,67 21,67 23,67 26,16
e min 8,79 11,05 14,38 18,9 21,1 24,49 26,75 29,56
m’min 2,75 3,3 4,4 5,5 6,6 7,7 8,8 9,9
m min 3,2 4 5,5 6,5 8 9,5 10,5 13
h max 5 6 8 10 12 14 16 18,5
min 4,7 5,7 7,64 9,64 11,57 13,3 15,3 17,66
kg 1,4 2,4 5,1 10,6 17,2 26 34 45



Toutes les dimensions

NormeClasseRevêtementDimensionsBoitagePoids (100 p.)
DIN 9858ZingueM3 x 2000,05 kg
DIN 9858ZingueM4 x 2000,10 kg
DIN 9858ZingueM5 x 2000,12 kg
DIN 9858ZingueM6 x 2000,24 kg
DIN 9858ZingueM7 x 2000,30 kg
DIN 9858ZingueM8 x 2000,51 kg
DIN 9858ZingueM10 x 1001,06 kg
DIN 9858ZingueM12 x 1001,72 kg
DIN 9858ZingueM14 x 1002,60 kg
DIN 9858ZingueM16 x 1003,40 kg
DIN 9858ZingueM18 x 1004,50 kg
DIN 9858ZingueM20 x 1006,50 kg
DIN 9858ZingueM22 x 507,50 kg
DIN 9858ZingueM24 x 500,10 kg
DIN 9858ZingueM27 x 2516,20 kg
DIN 9858ZingueM30 x 2521,20 kg
DIN 9858ZingueM33 x 1031,70 kg
DIN 9858ZingueM36 x 1041,50 kg
DIN 9858ZingueM39 x 1049,90 kg
DIN 9858ZingueM42 x 162,80 kg
