Existe en classe 10 sur demande.

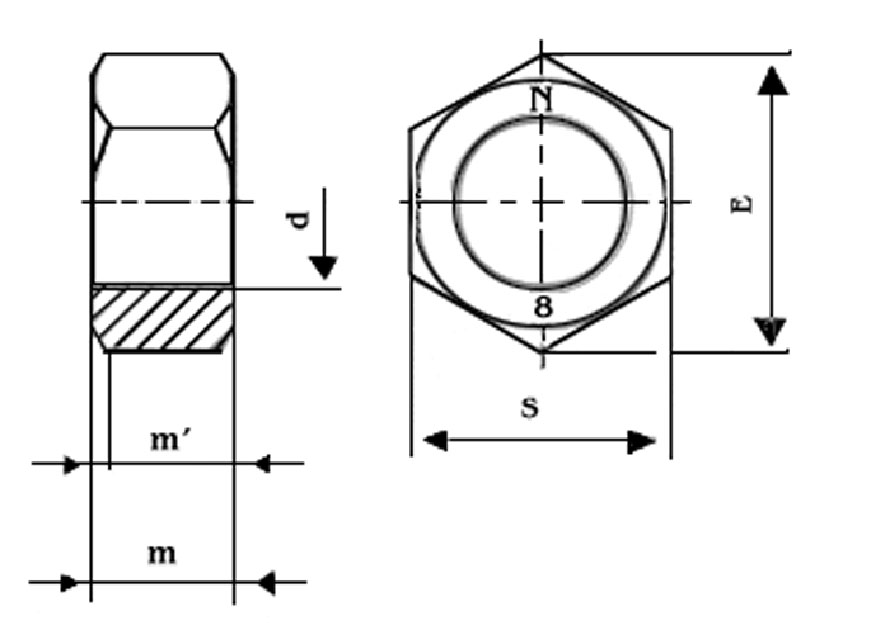

| M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | |
| Dw min | 5,9 | 6,9 | 8,9 | 11,6 | 14,6 | 16,6 | 19,6 | 22,5 |
| Dw max | 7,66 | 8,79 | 11,05 | 14,38 | 17,77 | 20,03 | 23,36 | 26,75 |
| M max | 3,2 | 4,7 | 5,2 | 6,8 | 8,4 | 10,8 | 12,8 | 14,8 |
| M min | 2,9 | 4,4 | 4,9 | 4,66 | 8,04 | 10,37 | 12,1 | 14,1 |
| Mw min | 2,3 | 3,5 | 3,9 | 5,2 | 6,4 | 8,3 | 9,7 | 11,3 |
| S nom=max | 7 | 8 | 10 | 13 | 16 | 18 | 21 | 24 |
| S min | 6,78 | 7,78 | 9,78 | 12,73 | 15,73 | 17,73 | 20,67 | 23,67 |
Toutes les dimensions
| Norme | Classe | Revêtement | Dimensions | Boitage | Poids (100 p.) |
|---|---|---|---|---|---|
| DIN 934 | 8 | Zingue | M4 x | 200 | ND |
| DIN 934 | 8 | Zingue | M5 x | 200 | ND |
| DIN 934 | 8 | Zingue | M6 x | 200 | ND |
| DIN 934 | 8 | Zingue | M7 x | 200 | ND |
| DIN 934 | 8 | Zingue | M8 x | 200 | ND |
| DIN 934 | 8 | Zingue | M10 x | 100 | ND |
| DIN 934 | 8 | Zingue | M12 x | 100 | ND |
| DIN 934 | 8 | Zingue | M14 x | 100 | ND |
| DIN 934 | 8 | Zingue | M16 x | 100 | ND |
| DIN 934 | 8 | Zingue | M18 x | 100 | ND |
| DIN 934 | 8 | Zingue | M20 x | 100 | ND |
| DIN 934 | 8 | Zingue | M22 x | 50 | ND |
| DIN 934 | 8 | Zingue | M24 x | 50 | ND |
| DIN 934 | 8 | Zingue | M27 x | 25 | ND |
| DIN 934 | 8 | Zingue | M30 x | 25 | ND |
| DIN 934 | 8 | Zingue | M33 x | 10 | ND |
| DIN 934 | 8 | Zingue | M36 x | 10 | ND |
| DIN 934 | 8 | Zingue | M39 x | 10 | ND |
| DIN 934 | 8 | Zingue | M42 x | 5 | ND |
| DIN 934 | 8 | Zingue | M45 x | 1 | ND |
| DIN 934 | 8 | Zingue | M48 x | 1 | ND |
